7. Cisco Packet Tracer

¿Qué es Cisco Packet Tracer?

Cisco Packet Tracer es una herramienta de simulación de redes desarrollada por Cisco Systems. Permite diseñar, configurar y probar redes de datos, voz y seguridad en un entorno virtual, ideal para el aprendizaje de conceptos de redes y protocolos de comunicación.

Utilidad

Esta herramienta es fundamental para:

• Entender la topología y funcionamiento de redes LAN/WAN.
• Practicar configuración de routers, switches y dispositivos finales.
• Simular escenarios reales sin necesidad de hardware físico.
• Prepararse para certificaciones como CCNA.
• Validar conectividad entre computadoras, servidores, tablets y otros dispositivos.

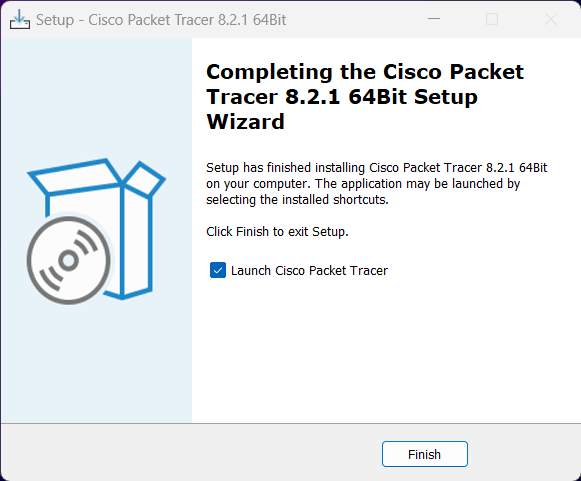

Instalación

Cisco Packet Tracer está disponible gratuitamente para estudiantes inscritos en la red NetAcad de Cisco. Los pasos generales son:

1. Ingresar a NetAcad con cuenta institucional.
2. Ir a Resources → Download Packet Tracer.
3. Descargar la versión compatible con tu sistema (Windows, Linux o macOS).
4. Ejecutar el instalador y seguir las instrucciones.

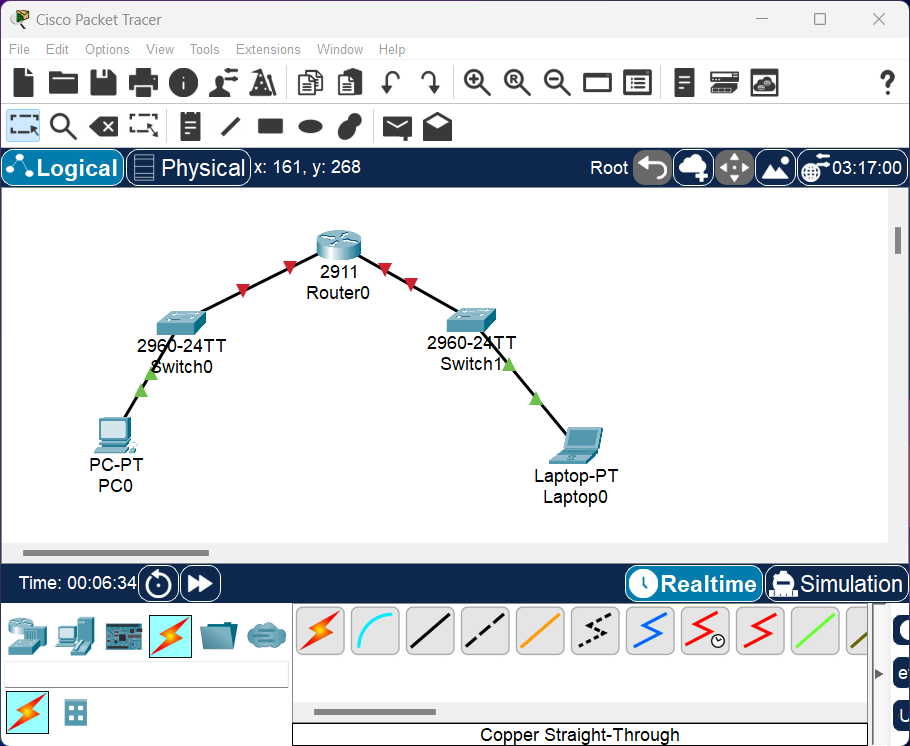

Diseño de una Red LAN con Comunicación Interdispositivo y Pruebas de Conectividad

A continuación, se describe una guía simplificada para crear una red local en la que computadoras, servidores y tablets puedan comunicarse entre sí mediante uno o más routers, y verificar su conectividad usando el comando ping.

Paso 1: Agregar dispositivos

• Arrastra al área de trabajo:
  • 2 PCs
  • 1 Servidor
  • 1 Tablet
  • 1 Router (ej. modelo 2911)
  • 1 Switch (ej. modelo 2960)

Paso 2: Conectar los dispositivos

• Conecta todos los dispositivos finales (PCs, servidor, tablet) al switch usando cables Copper Straight-Through.
• Conecta el switch al router con el mismo tipo de cable.

Paso 3: Configurar direcciones IP

• En cada dispositivo final, ve a la pestaña Desktop → IP Configuration.
• Asigna direcciones en la misma red, por ejemplo:
  • PC1: 192.168.1.10
  • PC2: 192.168.1.11
  • Servidor: 192.168.1.20
  • Tablet: 192.168.1.30
• Máscara de subred: 255.255.255.0.
• Gateway predeterminado (opcional para LAN local): 192.168.1.1 (dirección del router).

Paso 4: Configurar el router (opcional para comunicación local simple)

Si todos los dispositivos están en la misma red y conectados al mismo switch, no es necesario configurar el router para que se comuniquen entre sí. El switch gestiona la comunicación a nivel de capa 2 (MAC).

Si deseas simular múltiples redes (ej. VLANs o subredes), entonces sí debes configurar interfaces en el router.

Paso 5: Verificar conectividad con ping

• En cualquier PC, ve a Desktop → Command Prompt.
• Ejecuta: ping 192.168.1.20 (para probar con el servidor).
• Si recibes respuestas, la comunicación es exitosa.
• Repite entre otros dispositivos (PC ↔ Tablet, Servidor ↔ PC, etc.).

Consejo adicional

Para simular redes remotas (WAN), agrega un segundo router y conecta ambos mediante enlace serial. Configura enrutamiento estático o dinámico (RIP, OSPF) para permitir comunicación entre subredes.
